Подробное описание
БКТП-ПВ 25 6 0,4 — однотрансформаторная блочная комплектная трансформаторная подстанция в железобетонной оболочке. Предназначена для приёма, преобразования и распределения электроэнергии трёхфазного переменного тока частотой 50 Гц. Подстанция понижает напряжение 6 кВ до 0,4 кВ и обеспечивает надёжное электроснабжение промышленных, коммунальных и сельскохозяйственных объектов.
Корпус выполнен из утеплённых бетонных панелей, что гарантирует высокую механическую прочность, пожаробезопасность и стабильную работу в суровых климатических условиях. Внутри размещены силовой трансформатор номинальной мощностью 25 кВа, распределительное устройство высшего напряжения (РУВН) и распределительное устройство низшего напряжения (РУНН). Подстанция поставляется полностью укомплектованной и испытанной.
Расшифровка условного обозначения БКТП-ПВ 25 6 0,4
| Обозначение | Расшифровка |
|---|---|
| БКТП | Блочная комплектная трансформаторная подстанция |
| 25 кВа | Номинальная мощность трансформатора |
| 6 кВ | Номинальное напряжение обмотки ВН |
| 0,4 кВ | Номинальное напряжение обмотки НН |
Назначение и область применения
Подстанцию применяют в радиальных распределительных сетях 6 кВ для электроснабжения жилых микрорайонов, административных зданий, небольших производств и объектов инфраструктуры. Бетонное исполнение допускает размещение на открытой площадке без дополнительных навесов. Утеплённый корпус с панелями типа «сэндвич» обеспечивает нормальный тепловой режим при температурах от –45 до +40 °С (исполнение У1) и от –60 °С (УХЛ1).
БКТП-ПВ 25 6 0,4 поставляется с одним силовым трансформатором 25 кВа, что делает решение компактным и экономичным для объектов с умеренной потребляемой мощностью. При необходимости двухтрансформаторная конфигурация реализуется на базе 2БКТП.
Конструктивные особенности и безопасность
Бетонная оболочка выполняет роль несущего каркаса и пассивной защиты. Стены толщиной не менее 80 мм обеспечивают огнестойкость, вандалоустойчивость и эффективное шумопоглощение. Корпус разделён на отсеки:
- Трансформаторный отсек — герметичный масляный трансформатор с естественным охлаждением, оборудованный предохранительным клапаном и маслоуказателем.
- Отсек РУВН (6 кВ) — камера с выключателем нагрузки или разъединителем, предохранителями и системой заземления. Доступ персонала блокируется механическими замками.
- Отсек РУНН (0,4 кВ) — панель с автоматическими выключателями отходящих линий, вводным рубильником, приборами учёта и освещением. Количество и номинал фидеров определяются опросным листом.
Степень защиты по ГОСТ 14254 — IP23 (защита от дождя и внешних предметов диаметром >12 мм). Вентиляционные жалюзи с козырьками исключают прямое попадание осадков. Для подключения кабельных линий в полу предусмотрены герметичные вводы.
«Подстанция БКТП-ПВ 25 6 0,4 в бетонном корпусе — это решение, проверенное годами эксплуатации в самых жёстких условиях. Оболочка защищает оборудование не только от погоды, но и от механических воздействий. Инженерный расчёт тепловых режимов гарантирует работу без перегрева при температуре наружного воздуха до +40 °С».
— Главный инженер завода-изготовителя
Комплект поставки
| Наименование | Описание | Кол-во |
|---|---|---|
| Силовой трансформатор Наименование | 25 кВа, 6/0,4 кВ, герметичное масляное исполнение Описание | 1 Кол-во |
| Устройство РУВН Наименование | Камера КСО с выключателем нагрузки и предохранителями Описание | 1 Кол-во |
| Распредустройство РУНН Наименование | Панель с автоматами отходящих линий, учётом и АВР (опционально) Описание | 1 Кол-во |
| Бетонный корпус Наименование | Утеплённая оболочка с дверями, жалюзи и кабельными вводами Описание | 1 Кол-во |
Вместе с подстанцией передаётся техническая документация: паспорт, руководство по монтажу, схема электрическая принципиальная, протокол заводских испытаний, декларации соответствия на комплектующие.
Преимущества бетонной подстанции БКТП-ПВ 25 6 0,4
- Высокая механическая прочность и вандалоустойчивость. Железобетонный корпус не деформируется, не подвержен коррозии и выдерживает значительные ударные нагрузки.
- Пожаробезопасность. Бетон относится к негорючим материалам, что исключает распространение огня от внутреннего короткого замыкания наружу.
- Эффективная шумоизоляция. Уровень шума не превышает санитарных норм даже при установке в плотной жилой застройке.
- Заводская готовность. Подстанция отгружается полностью собранной и испытанной — монтаж на объекте сводится к установке на фундамент и подключению кабелей.
- Длительный срок службы. Назначенный ресурс железобетонного корпуса — не менее 50 лет, трансформатора — 30 лет при соблюдении ПТЭЭП.
- Устойчивость к суровому климату. Утеплённые панели и обогрев отсеков (опция) позволяют эксплуатировать БКТП-ПВ 25 6 0,4 в районах Крайнего Севера.
Монтаж и установка
Подстанцию размещают на ровном бетонном фундаменте, выступающем над уровнем земли не менее 200 мм. Строповку выполняют за монтажные петли, расположенные в верхней части корпуса. Погрузочно-разгрузочные работы производятся краном соответствующей грузоподъёмности.
После установки на фундамент подстанцию заземляют с помощью наружного болта. Кабели ВН и НН заводят через герметичные уплотнения в полу. Запрещается сверлить дополнительные отверстия в корпусе — это нарушает целостность гидроизоляции.
* Монтаж и ввод в эксплуатацию должны выполняться в строгом соответствии с ПУЭ (гл. 4.2), ПТЭЭП и проектной документацией.
Ввод в эксплуатацию
Перед подачей напряжения комиссия проводит визуальный осмотр, проверяет сопротивление изоляции цепей, затяжку контактных соединений и работу механических блокировок. Обязательно выполняют:
- измерение сопротивления заземляющего устройства;
- испытание повышенным напряжением изоляции кабелей и трансформатора;
- проверку действия защитных аппаратов и автоматических выключателей.
Первый пуск рекомендуется проводить при минимальной нагрузке с постепенным набором мощности. Контролируют отсутствие искрения, запаха гари и ненормативного нагрева контактов. Тепловизионное обследование в течение первых суток позволяет выявить дефекты монтажа.
* Объём и нормы приёмо-сдаточных испытаний принимают по РД 34.45-51.300-97.
Техническое обслуживание
Периодичность и объём работ по обслуживанию БКТП-ПВ 25 6 0,4 определяются ПТЭЭП и заводской инструкцией. Типовой регламент включает:
- Ежегодный осмотр корпуса, запорных устройств, уплотнений и вентиляционных решёток.
- Измерение сопротивления изоляции и анализ состояния трансформаторного масла не реже 1 раза в 6 лет.
- Проверку затяжки болтовых соединений на токоведущих частях и контурах заземления.
- Тепловизионный контроль контактов и силовых элементов (рекомендуется ежегодно).
- Испытание устройств релейной защиты и автоматического ввода резерва (при наличии).
- Очистку изоляторов и внутренних поверхностей от пыли сухой ветошью.
«Правильное и своевременное обслуживание — залог долгой жизни подстанции. Наш опыт показывает, что даже в агрессивной среде бетонный корпус сохраняет свои свойства десятилетиями, а трансформатор требует минимального внимания благодаря герметичному исполнению».
— Главный технолог производства
Климатические условия и ограничения
Стандартное климатическое исполнение У1 по ГОСТ 15150-69 допускает эксплуатацию при температуре от –45 °С до +40 °С. Для районов с морозами до –60 °С поставляется исполнение УХЛ1. Относительная влажность воздуха — до 80% при +20 °С. Высота над уровнем моря — не более 1000 м без дополнительных согласований.
Запрещается использовать подстанцию во взрывоопасных и химически активных средах, а также в условиях постоянной сильной вибрации.
Нормативная база
Проектирование, изготовление и испытания БКТП-ПВ 25 6 0,4 соответствуют актуальным государственным стандартам и отраслевым нормам. Полный перечень документов, которыми руководствуется завод:
| # | Документ | Область регулирования |
|---|---|---|
| 1 # | ГОСТ Р 54838-2011 Документ | Комплектные трансформаторные подстанции. Общие технические условия Область регулирования |
| 2 # | ГОСТ 15150-69 Документ | Климатические исполнения и категории размещения Область регулирования |
| 3 # | ГОСТ 14254-2015 Документ | Степени защиты IP (защита от воды и пыли) Область регулирования |
| 4 # | ПУЭ (гл. 4.2, 2.3) Документ | Устройство распределительных устройств и кабельных линий Область регулирования |
| 5 # | ПТЭЭП Документ | Правила технической эксплуатации электроустановок потребителей Область регулирования |
* При изготовлении также выполняются требования ТУ завода-изготовителя и РД 34.45-51.300-97 в части испытаний.
Часто задаваемые вопросы
Какой фундамент нужен для БКТП-ПВ 25 6 0,4?
Достаточно ровного бетонного основания высотой 200–300 мм от уровня грунта. Нагрузка на фундамент не превышает полной массы подстанции с трансформатором. Габаритный чертёж с установочными размерами прилагается к паспорту.
Можно ли установить подстанцию в жилой зоне?
Да, бетонный корпус эффективно гасит шум и вибрации трансформатора. Кроме того, материал негорючий и безопасен для окружающей застройки. Уровень шума не превышает санитарных норм, указанных в ТУ.
Возможна ли замена трансформатора на другой мощности?
В пределах типоразмерного ряда — да, при условии согласования нагрузок на фундамент и номиналов защитных аппаратов РУВН. Конструкция отсека позволяет демонтировать и установить новый трансформатор без демонтажа всей подстанции.
Какая система заземления применяется?
На стороне 0,4 кВ нейтраль глухо заземляется. К контуру заземления предъявляются требования ПУЭ — сопротивление не более 4 Ом при напряжении 380/220 В. Заземляющие проводники прокладываются внутри подстанции и выводятся наружу.

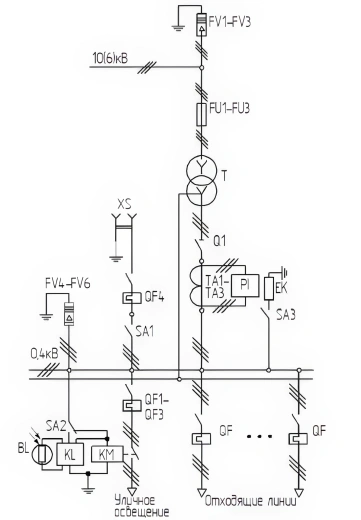

Компоновка типового проекта
| № | Обозначение | Наименование | Кол-во |
|---|---|---|---|
| 1 № | (QW) QSG Обозначение | Выключатели нагрузки (ВНР) / Разъединитель РВЗ-10(6) кВ Наименование | 1 Кол-во |
| 2 № | FV1-FV3 Обозначение | Разрядник вентильный или ОПН 10(6)* Наименование | 3 Кол-во |
| 3 № | FV4-FV6 Обозначение | Разрядник вентильный или ОПН 10(6) Наименование | 3 Кол-во |
| 4 № | FU1-FU3 Обозначение | Предохранитель ПКТ 10(6) кВ Наименование | 3 Кол-во |
| 5 № | Q1-Q2 Обозначение | Разъединитель 0,4 кВ Наименование | 1 Кол-во |
| 6 № | QF1-QF2 Обозначение | Автоматический выключатель 16 А Наименование | 3 Кол-во |
| 7 № | QF1-QF3 Обозначение | Автоматический выключатель 10 А Наименование | 3 Кол-во |
| 8 № | TA1-TA3 Обозначение | Трансформатор тока Наименование | 3 Кол-во |
| 9 № | SA1-SA4 Обозначение | Переключатель 380В/16А Наименование | 2 Кол-во |
| 10 № | SA2-SA3 Обозначение | Выключатель 380В/10А Наименование | 2 Кол-во |
| 11 № | PI, PR Обозначение | Счетчик электрической энергии Наименование | 1 Кол-во |
| 12 № | EK Обозначение | Резистор подогрева Наименование | 2 Кол-во |
| 13 № | BL, KL Обозначение | Фотореле Наименование | 1 Кол-во |
| 14 № | KM Обозначение | Пускатель магнитный ПМ Наименование | 1 Кол-во |
| 15 № | HL Обозначение | Патрон потолочный Е27 Наименование | 1 Кол-во |
| 16 № | V Обозначение | Вольтметр 0-500В Наименование | 1 Кол-во |
| 17 № | XS Обозначение | Розетка штепсельная 36В Наименование | 1 Кол-во |
| 18 № | TV Обозначение | Трансформатор понижающий 220/36В Наименование | 1 Кол-во |
| 19 № | QF1-QFn Обозначение | Выключатель автоматический (или рубильник с предохранителями) Наименование | 10 (5) Кол-во |
| 20 № | T Обозначение | Силовой трансформатор мощностью 25 кВа согласно однолинейной схеме Наименование | 1 Кол-во |
Технические характеристики
Номинальная мощность | 25 кВа |
Первичное напряжение стороны ВН | 6 кВ |
Вторичное напряжение стороны НН | 0,4 кВ |
Вид оборудования | БКТП-ПВ |
Рабочая частота сети переменного тока | 50 Гц |
Режим работы | Длительный |
Степень защиты | от IP23 до IP54 |
Количество трансформаторов | 1 (Один трансформатор) |
Материал корпуса | Бетон |
Электрическая схема |
|
Ввод на стороне ВН |
|
Вывод на стороне НН |
|
Сейсмостойкость | 9 баллов |
Производитель | TRANSFORMATOR-ENERGUM |
Страна производитель | Россия |
Срок службы (Срок полезного использования) | до 45 лет |
Гарантийный срок | 5 лет |
Документы | Инструкция по эксплуатации, паспорт и протокол испытаний |
Серийный номер | ТА161/2026 |
Номер партии | 66Р63-2026 |
Чертежи и габаритные размеры
Длина, мм | 1900 |
Ширина, мм | 2100 |
Высота, мм | 2400 |
Полный вес | 2700 кг |
Устройство и конструкция БКТП-ПВ 25 6 0,4
В этом разделе представлены габаритные, установочные и присоединительные размеры подстанции БКТП-ПВ 25 6 0,4, необходимые для проектирования фундамента, расстановки оборудования и монтажа. Все чертежи выполнены в соответствии с требованиями ГОСТ Р 54838-2011 и ПУЭ.
- Железобетонный корпус (утеплённый вариант).
- Отсек силового трансформатора 25 кВа, 6 кВ/0,4 кВ.
- Отсек распределительного устройства ВН (РУВН-6 кВ).
- Отсек распределительного устройства НН (РУНН-0,4 кВ).
- Кабельные вводы ВН и НН.
- Вентиляционные жалюзи с защитными козырьками.
- Двери обслуживания с механическими блокировками.
- Монтажные петли для строповки.
- Заземляющий болт и внутренний контур заземления.
Ключевые элементы на чертеже
| # | Элемент | Назначение |
|---|---|---|
| 1 # | Монолитный бетонный корпус Элемент | Несущая оболочка, обеспечивает защиту IP23, пожаробезопасность и шумопоглощение Назначение |
| 2 # | Трансформаторный отсек Элемент | Размещение герметичного трансформатора 25 кВа с естественным масляным охлаждением Назначение |
| 3 # | Ячейки РУВН и РУНН Элемент | Коммутационная аппаратура, защитные предохранители, автоматические выключатели Назначение |
| 4 # | Кабельные вводы с герметизацией Элемент | Ввод силовых кабелей 6 кВ и 0,4 кВ без нарушения теплового контура Назначение |
| 5 # | Заземляющее устройство Элемент | Наружный заземляющий болт и внутренняя шина для подключения к общему контуру Назначение |
Габаритные и присоединительные размеры
Точные габариты подстанции БКТП-ПВ 25 6 0,4 определяются компоновкой внутреннего оборудования и климатическим исполнением. Ниже приведены типовые размеры для базовой комплектации с трансформатором 25 кВа. Окончательные значения всегда указываются в заводском габаритном чертеже, передаваемом вместе с паспортом изделия.
| Параметр | Типовое значение | Примечание |
|---|---|---|
| Длина корпуса Параметр | 4500 мм Типовое значение | Зависит от числа отсеков и фидеров Примечание |
| Ширина корпуса Параметр | 2500 мм Типовое значение | По внешним граням стен Примечание |
| Высота (без фундамента) Параметр | 2800 мм Типовое значение | От низа основания до верха крыши Примечание |
| Масса полная Параметр | около 8500 кг Типовое значение | С трансформатором и маслом Примечание |
| Установочные размеры (межцентровое) Параметр | 4200 × 2200 мм Типовое значение | По осям монтажных отверстий Примечание |
Фундамент должен выступать над уровнем грунта не менее 200 мм. По периметру оставляют свободную зону шириной не менее 1000 мм для открывания дверей и обслуживания. Все размеры приведены с учётом требований ПУЭ (гл. 4.2) к изоляционным расстояниям и проходам.
«Габаритный чертёж БКТП-ПВ 25 6 0,4 — это не просто эскиз, а точный посадочный шаблон. Каждая отметка, от осей фундаментных болтов до высоты вводных отверстий, выверена конструкторским бюро завода. Проектировщик получает готовый документ, позволяющий без ошибок выполнить строительную часть и монтаж».
— Руководитель конструкторского бюро завода-изготовителя
Установочные и монтажные размеры
Подстанцию устанавливают на ровную бетонную плиту через отверстия в опорных швеллерах, заделанных в нижнюю часть корпуса. Межцентровые расстояния отверстий указаны в чертеже. Допустимое отклонение плоскости фундамента — не более ±5 мм на длине 2 м.
- Крепёжные отверстия диаметром 24 мм под анкерные болты.
- Расположение кабельных вводов в полу: координаты от базовых осей.
- Координаты наружного заземляющего болта — слева от входной двери на высоте 300 мм от низа.
- Высотная отметка верхних монтажных петель для строповки.
* Перед монтажом проверяют соответствие фундамента проекту и требованиям ПУЭ (гл. 4.2).
Цифровая проектная документация и BIM-модели
Для ускорения проектирования и исключения коллизий завод предоставляет трёхмерные BIM-модели БКТП-ПВ 25 6 0,4 в распространённых форматах: DWG, STEP и RFA. Модели содержат точные координаты вводов 6 кВ и 0,4 кВ, вентиляционных решёток, закладных элементов и дверей обслуживания. Это позволяет интегрировать подстанцию в цифровой двойник объекта на стадии рабочего проектирования.
Вся конструкторская документация разрабатывается в соответствии с ГОСТ 2.109‑73 и стандартами ЕСКД. Заводской архив содержит полный комплект КД на каждое исполнение, что гарантирует идентичность чертежей реальному изделию.
Контроль соответствия размеров и заводские испытания
Каждая подстанция после сборки проходит инструментальный контроль геометрии. Лазерный трекер проверяет положение опорных швеллеров, осей вводов и крепёжных отверстий. Допустимые отклонения — не более ±3 мм от номинала согласно требованиям ГОСТ Р 54838-2011.
После контроля геометрии выполняют приёмо-сдаточные испытания: измеряют сопротивление изоляции, проверяют целостность цепи «фаза‑нуль» и срабатывание механических блокировок. Результаты заносят в протокол и передают вместе с паспортом КТП.
* Габаритные и присоединительные размеры контролируются на соответствие конструкторской документации и ГОСТ Р 54838-2011. Испытания проводятся по программе, согласованной с ТУ завода-изготовителя.
Особенности конструктивного исполнения
| Конструктивный узел | Особенность исполнения |
|---|---|
| Корпус Конструктивный узел | Монолитный железобетон, утеплённый минераловатными плитами. Огнестойкость EI 60 Особенность исполнения |
| Крыша Конструктивный узел | Плоская с уклоном, гидроизоляция из наплавляемого материала Особенность исполнения |
| Двери Конструктивный узел | Металлические, утеплённые, с замками и механической блокировкой доступа в РУВН Особенность исполнения |
| Вентиляция Конструктивный узел | Естественная приточно-вытяжная через жалюзи с защитными сетками. При необходимости — обогрев отсеков Особенность исполнения |
| Вводы кабелей Конструктивный узел | Герметизированные металлические гильзы в полу, исключающие попадание влаги и грызунов Особенность исполнения |
| Заземление Конструктивный узел | Внутренний контур из стальной полосы 40×4 мм, выведенный на наружный болт М12 Особенность исполнения |
- Установка дополнительных фидерных автоматов в РУНН.
- Монтаж системы обогрева отсеков и вентиляционных клапанов.
- Оснащение комплектом приборов учёта электроэнергии на стороне 0,4 кВ.
- Установка устройства АВР на стороне НН (для двухтрансформаторных исполнений).
- Нанесение антивандального покрытия и цветового оформления по каталогу RAL.
Чертёжная документация в комплекте поставки
| # | Документ | Содержание |
|---|---|---|
| 1 # | Габаритный чертёж Документ | Все геометрические размеры, установочные и присоединительные привязки Содержание |
| 2 # | Схема электрическая принципиальная Документ | Полная однолинейная схема РУВН и РУНН с маркировкой цепей Содержание |
| 3 # | План расположения фундаментных болтов Документ | Координаты и диаметры отверстий для анкеров Содержание |
| 4 # | Протокол заводских испытаний Документ | Результаты проверки изоляции, срабатывания защит и заземления Содержание |
* Испытания выполнены в объёме РД 34.45-51.300-97. Подстанция прошла контроль герметичности, сопротивления изоляции и высоковольтные испытания.
«Документация на БКТП-ПВ 25 6 0,4 — это эталонная база для монтажа и эксплуатации. Мы несём полную ответственность за каждый указанный в чертежах миллиметр, подтверждая его заводскими измерениями. Заказчик может быть уверен: реальная конструкция ни на йоту не отклонится от утверждённого проекта».
— Главный технолог завода-изготовителя
Нормативная база
| # | Нормативный документ | Область регулирования |
|---|---|---|
| 1 # | ГОСТ Р 54838-2011 Нормативный документ | Комплектные трансформаторные подстанции. Общие технические условия Область регулирования |
| 2 # | ГОСТ 15150-69 Нормативный документ | Климатические исполнения и категории размещения Область регулирования |
| 3 # | ПУЭ (гл. 4.2) Нормативный документ | Требования к устройству распределительных устройств до 1 кВ и выше Область регулирования |
| 4 # | ПТЭЭП Нормативный документ | Правила технической эксплуатации электроустановок потребителей Область регулирования |
| 5 # | РД 34.45-51.300-97 Нормативный документ | Объём и нормы испытаний электрооборудования Область регулирования |
Видео
Документы
Доставка БКТП-ПВ 25 6 0,4 по России и СНГ
Доставка автомобильным транспортом, Ж/Д или комбинированно (Ж/Д + авто) — до объекта в любой регион РФ.
1 Марка оборудования
2 Введите область (регион)
3 Введите город
Варианты доставки
| Способ доставки | Условия | Срок |
|---|---|---|
| Транспортная компания Способ доставки | Бесплатно доставляем оборудование до терминала ТК. Работаем со всеми основными магистральными перевозчиками Условия | Рассчитывается по маршруту Срок |
| Самовывоз со склада завода Способ доставки | Отгрузка в рабочие дни с 09:00 до 16:00 (Екатеринбург) Условия | В день согласованной отгрузки Срок |
| Экспресс-курьер Способ доставки | Для отправлений до 30 кг (запчасти, документация) Условия | 1–5 рабочих дней Срок |
Полные условия доставки, требования к транспорту и порядок получения груза — на странице «Доставка по всей России».
Гарантия до 5 лет на БКТП-ПВ 25 6 0,4
Перед вводом в эксплуатацию Покупатель предоставляет протокол высоковольтных испытаний от аккредитованной лаборатории. Ежегодное ТО — по регламенту ПУЭ с направлением акта Поставщику.
Причины отказа в гарантийном обслуживании
| # | Нарушение | Последствия |
|---|---|---|
| 1 # | Невыполнение требований ПУЭ, ПТЭЭП и руководства по эксплуатации при монтаже Нарушение | Снятие с гарантии Последствия |
| 2 # | Повреждение заводских пломб или следы несанкционированного вскрытия Нарушение | Отказ в гарантийном ремонте Последствия |
| 3 # | Эксплуатация с уровнем масла ниже минимальной отметки маслоуказателя Нарушение | Прекращение гарантийных обязательств Последствия |
Полный список условий и порядок действий при гарантийном случае — на странице «Гарантия на товар».
Способы оплаты БКТП-ПВ 25 6 0,4
- 50% предоплата, 50% — по факту готовности к отгрузке.
- 50/50 по факту загрузки в транспорт Покупателя — с фото- и видеофиксацией.
- Индивидуальные условия — по согласованию.
| Категория | Способ расчёта | Документы |
|---|---|---|
| Юридические лица Категория | Безналичный перевод на расчётный счёт завода Способ расчёта | Счёт, договор, спецификация, УПД, ТТН Документы |
| Физические лица Категория | Квитанция в банке, оплата по QR‑коду, банковская карта онлайн Способ расчёта | Кассовый чек, квитанция Документы |
Для юрлиц — полный пакет закрывающих документов: УПД, счёт-фактура, ТТН.
Все способы оформления заказа и полные условия оплаты — на странице «Условия оплаты».
Да, наши инженеры выезжают на объект заказчика для проведения шеф-монтажа, пусконаладочных работ и обучения персонала. Выездная сервисная служба работает по всей территории Российской Федерации.
Какие задачи решают инженеры на объекте?
- Шеф-монтаж трансформатора – контроль правильности установки, подключения и заземления оборудования.
- Пусконаладка – проверка работоспособности, настройка защит и режимов работы.
- Диагностика и испытания – замер сопротивления изоляции, проверка коэффициента трансформации, анализ масла (при необходимости).
- Обучение персонала заказчика – безопасной эксплуатации, переключению ответвлений, визуальному контролю.
Как организован выезд? Вы направляете заявку с указанием адреса объекта, типа оборудования и необходимых работ. Мы согласуем дату, инженер прибывает с комплектом приборов и технической документацией. Стандартный срок прибытия – от 3 до 7 рабочих дней в зависимости от удалённости региона.
Важно: все выездные работы фиксируются актом выполненных работ. На пусконаладку распространяется гарантия 6 месяцев (или 12 месяцев при заключении сервисного договора). Стоимость выезда рассчитывается индивидуально: базовый тариф + транспортные расходы. Для постоянных заказчиков и при заказе шеф-монтажа одновременно с покупкой оборудования – скидки до 20%.
Для вызова инженера на объект достаточно заполнить форму обратной связи или позвонить менеджеру. Мы сами подберём удобную дату и подготовим коммерческое предложение.
Да, завод заключает долгосрочные договоры поставки трансформаторного оборудования. Это оптимальное решение для сетевых компаний, промышленных предприятий, подрядных организаций и регулярных заказчиков.
Какие условия фиксируются в долгосрочном договоре?
- Срок действия – от 1 года до 3 лет с возможностью пролонгации.
- Ассортимент и номенклатура – перечень типов трансформаторов, подстанций, КСО, ЩО, ПКУ.
- Фиксация цен – на весь срок договора или с механизмом корректировки (зависит от рыночной ситуации).
- Объёмы поставок – ежемесячные или поквартальные лимиты (твёрдая заявка + флексивная часть).
- График отгрузок – согласованный план производства и доставки.
Какие преимущества получает заказчик?
- Приоритетное производство – ваши заказы ставятся в план вне очереди.
- Отсрочка платежа – до 30–60 дней для добросовестных партнёров.
- Фиксированные цены – защита от сезонного роста стоимости металлов и комплектующих.
- Минимизация бюрократии – разовое подписание договора вместо тендера на каждую партию.
- Гарантийное обслуживание – расширенные условия по всем поставленным единицам.
Как заключить долгосрочный договор? Направьте официальную заявку на бланке организации с указанием планируемых объёмов и сроков. Менеджер подготовит проект договора и согласует индивидуальные условия. Минимальный объём долгосрочного договора – от 3 трансформаторов в год или партий на сумму от 2 млн рублей.
Для постоянных заказчиков действует система скидок от 3% до 10% в зависимости от объёма годовой выборки. Договор может быть расторгнут досрочно по соглашению сторон или при систематических нарушениях условий оплаты.
Специалисты нашего завода имеют высокий уровень квалификации, подтверждённый независимыми аудитами и сертификацией. Мы регулярно проводим внутреннее обучение и аттестацию сотрудников, что подтверждается документами системы менеджмента качества.
Ключевые факты о квалификации наших сотрудников:
- Генеральный директор Галимьянов Марат Равилевич аттестован в системе добровольной сертификации «ФЕДЕРАЛЬНАЯ СИСТЕМА КАЧЕСТВА» в качестве аудитора внутренних проверок системы менеджмента качества (сертификат №FSK.RU.EXP.000034645-1, действителен до 06.11.2027). Соответствует требованиям ГОСТ Р ИСО 9001-2015 (ISO 9001:2015).
- Аудитор Брагин Денис Владимирович имеет аналогичную аттестацию (сертификат №FSK.RU.EXP.000034645-2, срок действия до 06.11.2027).
- Инженеры и технические специалисты проходят ежегодное повышение квалификации по методам испытаний, электробезопасности и работе с трансформаторным оборудованием.
- Сотрудники производственного отдела имеют опыт работы в электротехнической отрасли от 5 лет и регулярно участвуют во внутренних аудитах.
Система менеджмента качества завода сертифицирована на соответствие ГОСТ Р ИСО 9001-2015 (сертификат №FSK.RU.0002.F00034645). Это означает, что все процессы – от приёмки комплектующих до отгрузки готовой продукции – выполняются квалифицированным персоналом по регламентированным процедурам.
Как мы проверяем и повышаем квалификацию? Внедрены обязательные внутренние проверки компетенций, стажировки на производственных линиях, а также внешнее обучение в аккредитованных центрах (например, в Электротехнической лаборатории ООО «СПУТНИК-ЭНЕРГЕТИКА», проводившей испытания нашей продукции).
Важно: все специалисты, допущенные к испытаниям и сертификации оборудования, имеют действующие удостоверения и аттестаты. По запросу мы готовы предоставить копии сертификатов аудиторов и документы о квалификации ключевых сотрудников.
Заказать услугу шеф-монтажа, пусконаладки, диагностики или сервисного обслуживания можно тремя способами. Менеджеры завода свяжутся с вами в течение 1 рабочего часа для уточнения деталей и расчёта стоимости.
Способы заказа:
- По телефону – позвоните по номеру +7 (982) 366-66-60 (отдел сервиса и технической поддержки).
- Через форму на сайте – заполните короткую заявку в блоке «Заказать услугу» или в форме обратной связи внизу любой страницы.
- По электронной почте – отправьте запрос на адрес e@transformator-energum.ru с указанием типа услуги, модели оборудования и желаемой даты.
Что нужно указать в заявке (для ускорения обработки):
- Тип и мощность трансформатора (или серийный номер).
- Необходимую услугу: шеф-монтаж, пусконаладка, тепловизионный контроль, анализ масла, обучение персонала.
- Адрес объекта и желаемую дату выезда инженеров.
Важно: после получения заявки менеджер в течение 2 часов вышлет коммерческое предложение или согласует дату выезда. Для срочных заявок (аварийная ситуация) звоните напрямую — выезд возможен в день обращения.
Фотогалерея
- Комментарии
- ВКонтакте
